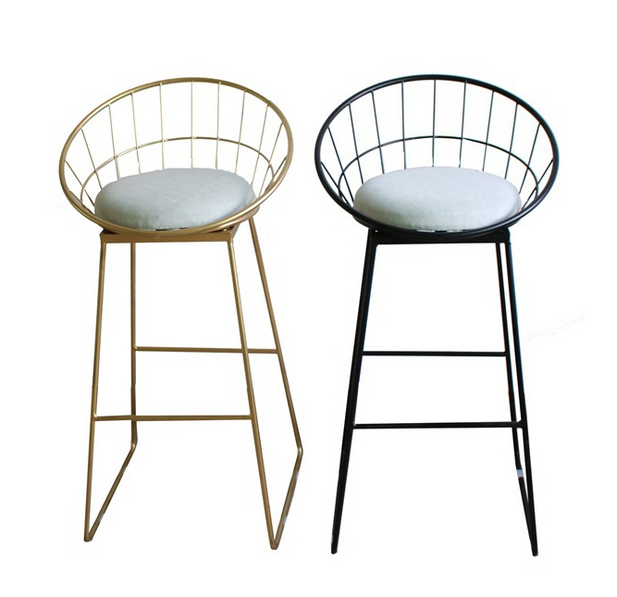

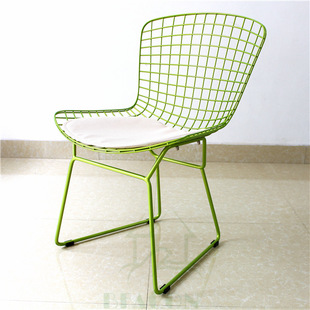

金屬線材家具休閑沙灘椅折彎機汽車連桿彎曲機立體形狀數控3D線材成型機

咨詢熱線：18607697148

產品詳細

全自動數控3D線材成型機配置及價格

Configuration and price of automatic 3D wire forming machine

Fengsheng 3D wire forming machine with bending turret

FS-DG203-08(轉頭式) （ bending turret）

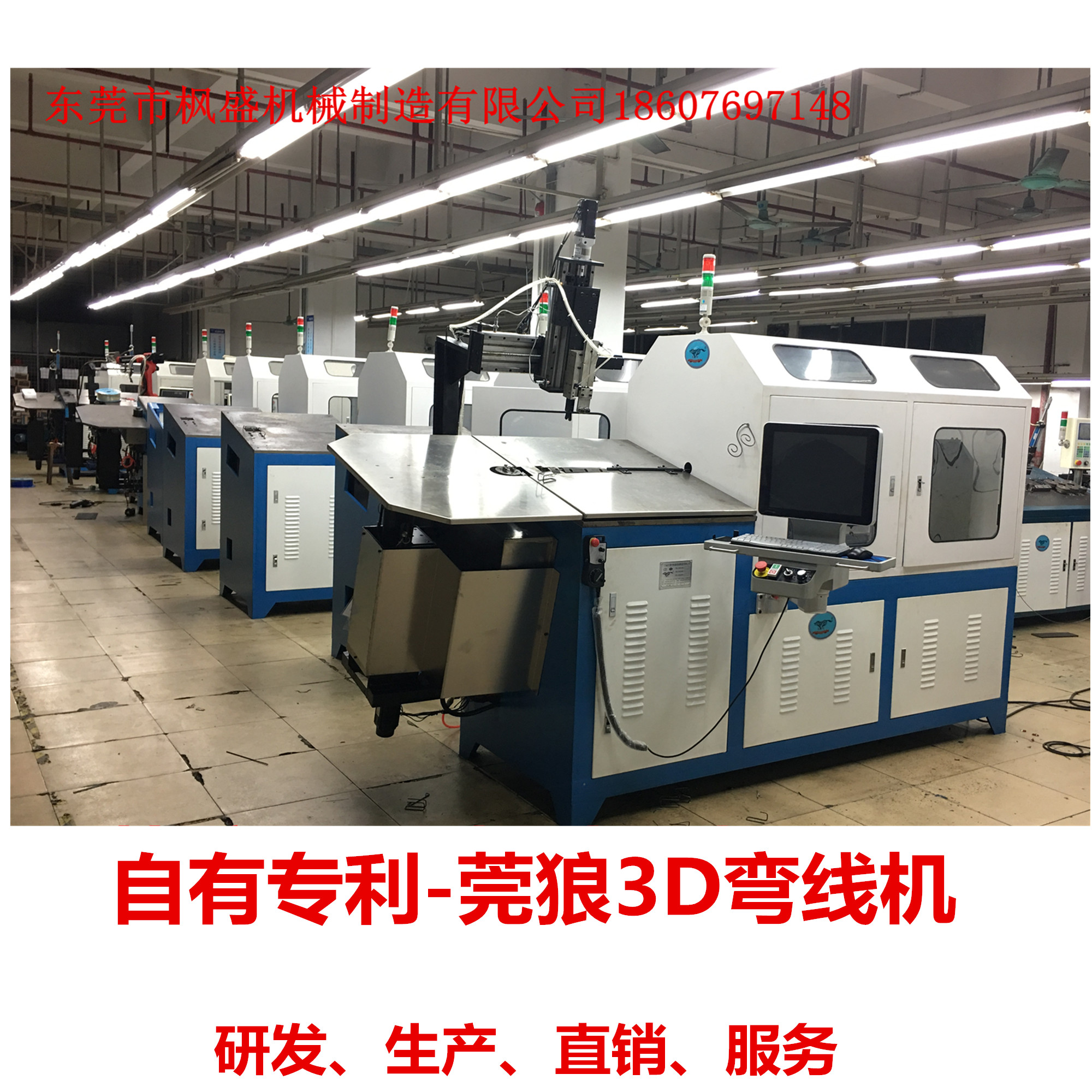

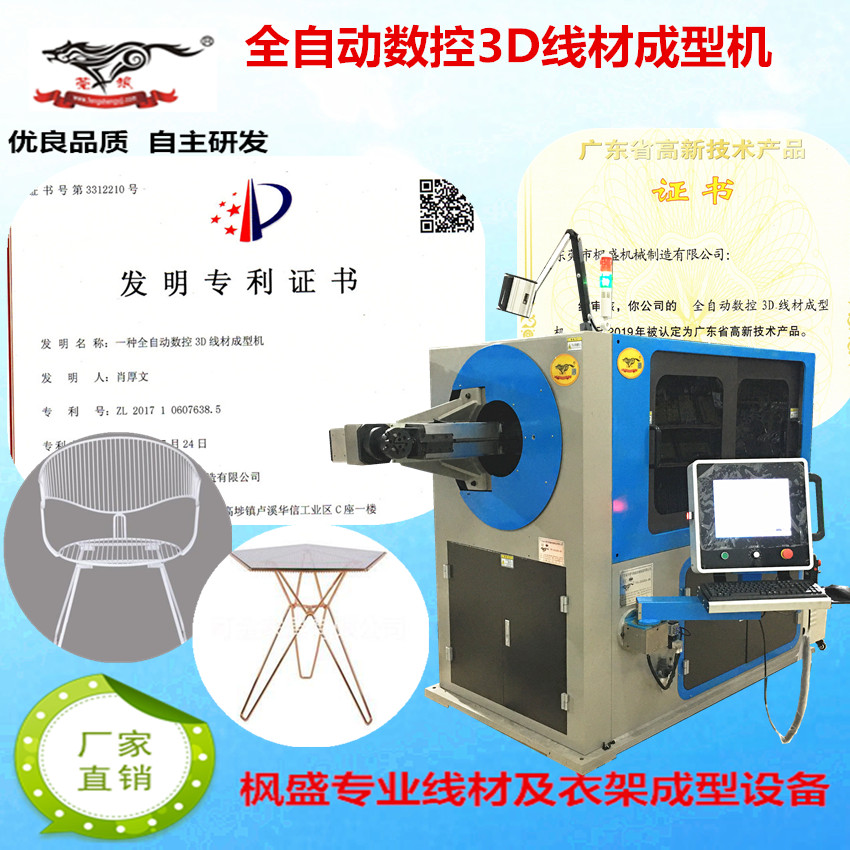

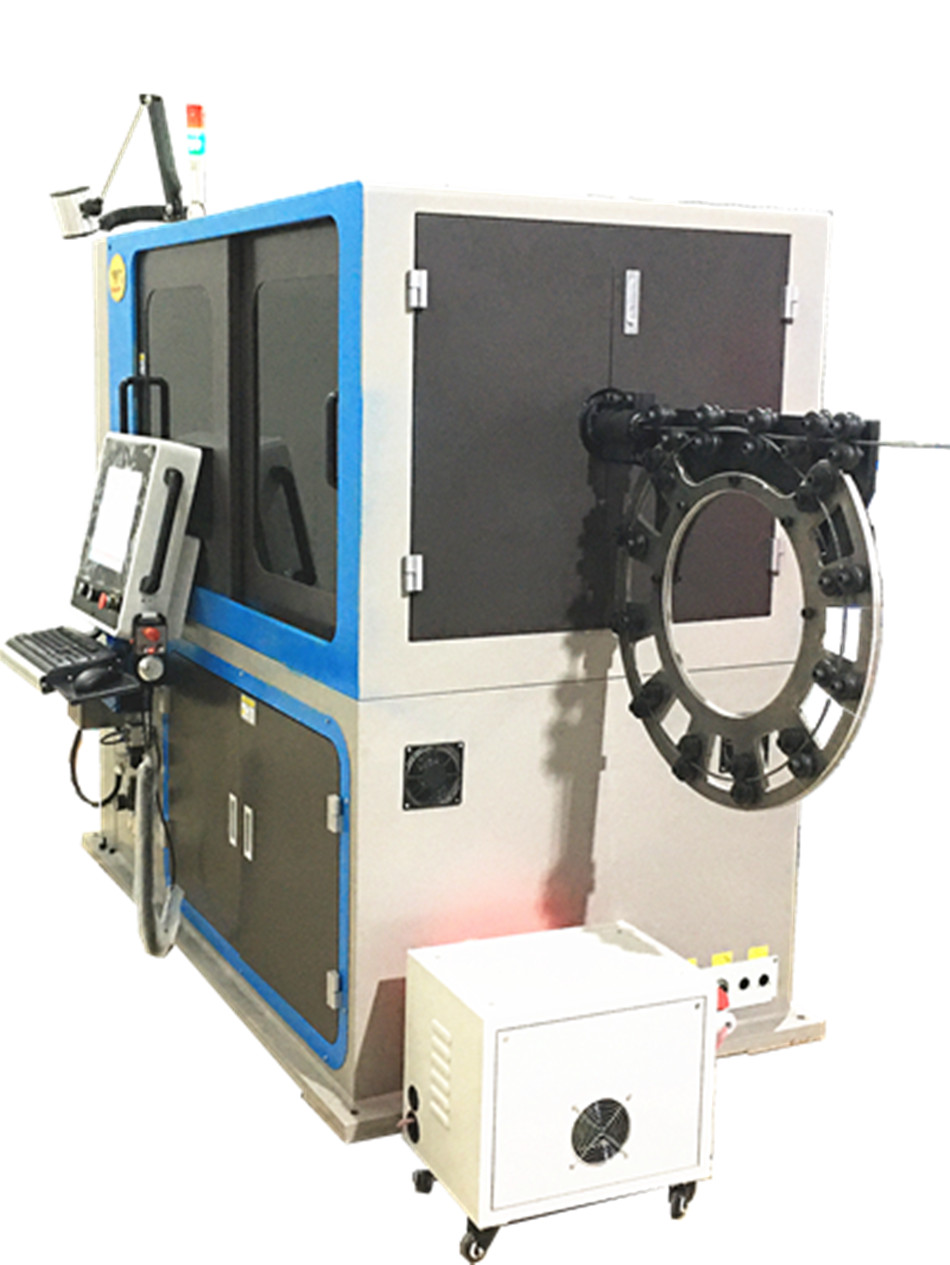

全自動數控3D線材成型機（3D轉頭機）

FS-DG203-08-08

第一節 簡介

本機適用于鐵線、鋼線、包膠線、不銹鋼線及有色金屬線材（圓、方線），打（彎制）方、圓、六角、橢圓及各種不規則形狀的平面及立體線材形狀成型。

FS-DG203-08-08全自動數控轉頭3D線材成型機，本機的主要特點是線材能夠?qū)崿F(xiàn)折彎頭轉動（轉頭），是一種平面和三維立體的金屬線材彎曲成型機，能實現對各種不同規格的線材形狀的成型加工。成型動作主要是折彎臂及模具以線材為中心實現整體轉動（360度）同時配合模頭（內/外模）的上、下移動和360度的旋轉的動作折彎金屬線材，實現對線材的立體化成型。折彎臂的旋轉和上下移動全由本機的伺服電機通過專用的運動控制系統進行控制，在保證加工精度的同時，大幅度增加了成型的速度，有效的提高了生產效率和精確度。
   FS-DG203-08-08全自動數控轉頭3D線材成型機采用莞狼/亞啟8軸運動控制系統，內存電路板技術，比PLC抗干擾，穩定性好，具有超強記憶儲存功能，可對加工的程序進行編號、修改和保存，并可重復調用，再次加工時只需要直接調取對應編號的程序設定好加工數量即可按用戶要求完成線材的成型加工。

FS-DG203-08-08全自動數控3D線材成型機優點：

全自動伺服控制，對各種金屬線材（鐵線、銅線、鋁線、不銹鋼、金屬包膠線等線材）進行矯直，折彎成型、切斷，本機不損傷線材，調試好成型數據并輸入生產數量后自動進行生產，機器運行中無需人工操作，按用戶指令自動成型并完成輸入的產品數量后自動進入下一道指令或者停機；本機的生產效率是傳統機型的8-10倍。

1、3D線材成型機選用細分驅動器控制高精度伺服電機送線，機械傳動選用精密齒輪連接，永遠保持不變的送線精度和送線速度；折彎部分采用精密齒輪傳動轉臂和斜齒雙軸減速機，保證最好的折彎精度。
   2、線材剪切采用伺服電機+機械杠桿系統，能夠輕松剪切大線徑材料，并且無噪音；
   3、控制系統采用我公司聯合開發仿德國多軸數控電路系內存電路板技術與文本顯示器連接，既方便操作，又保證了控制系統的穩定性，而且設計有生產數量預置功能控制整機運行。
   4、由精密伺服電機驅動送線輪轉動，用德國多軸數控電路系內存電路板技術與文本顯示器代替步進電機控制器，可以根據需要任意修改步進電機緩升緩降曲線與步進電機轉速，杜絕了機械傳動的沖擊，保證了實際傳送鐵線長度與理論計算長度一致；
   5、在設計預算時，已經把每MM長度分為20段脈沖，進一步確保了長度精度的設置；伺服電機控制的剪切，可以保證圓圈切口的整齊性，剪切時間和退刀時間均可以在文本顯示器上直接修改；同時設計有手動快、慢速送料、快、慢速退料功能，故障、次品自動報警停機裝置。操作簡便、減少材料損耗。

本機可在電腦控制下通過伺服電機完成內、外模上/下運動和旋轉，必要時控制線材轉動(特別針對轉線機)或者折彎臂轉動（特別針對轉臂/（頭）機）、對于特別形狀的產品可控制操作臺進行小幅度的升降，來完成產品的立體成型，本機無需另外開模，只需在顯示器上輸入你所設計的產品各個數據（長度、旋轉角度）和產品數量，就能自動完成你所需要的產品及生產數量。并且你還可以按照你所需所有產品長期自動記憶保存，便于快速調取和生產，讓操作調試簡單易學。

FS-DG203-08全自動數控3D線材成型機的應用，目前主要在以下五大領域：
1、汽車零部件：汽車座椅骨架、門鎖拉桿、蛇形簧（包括單蛇與雙蛇）、汽車貓頭卡簧、汽車安全帶卡簧、拉簧、彈簧、壓簧、汽車座托鋼絲件、摩托車零配件、自行車零配件等各種異形線材成型；

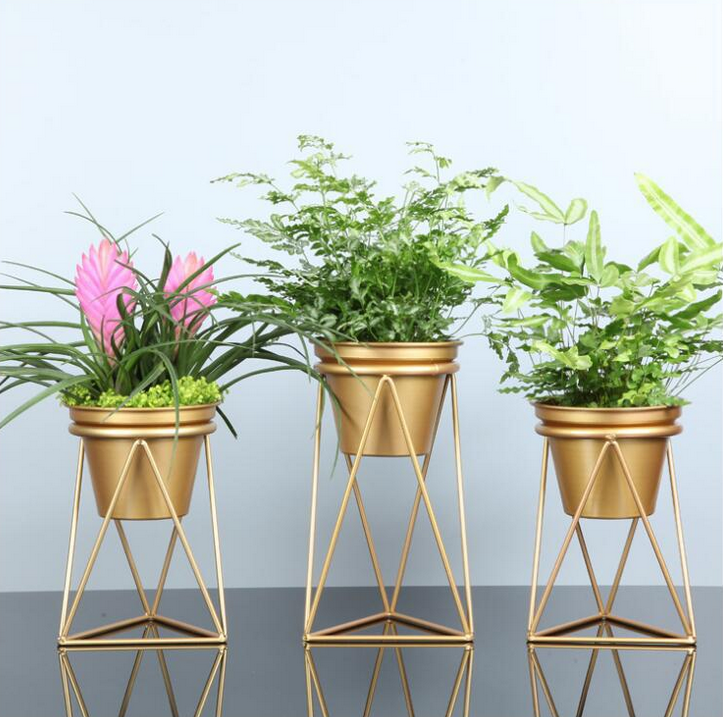

2、日用五金線材制品：廚房展示架、置物架、打蛋器、櫥柜拉籃、冰箱格架、洗手間里面用的置物架鋼絲制品、超市購物籃、推車、展示掛件等。

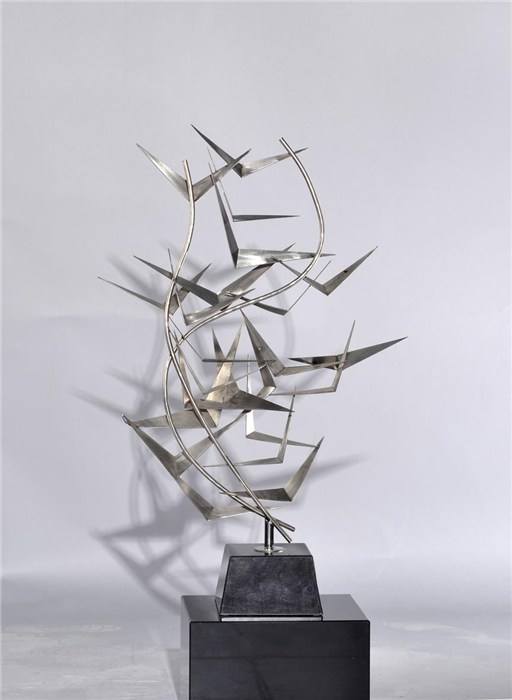

3、鐵線工藝制品、燈飾線成型制品、漁具配件制品，包括紅酒架、水果籃子、圣誕節的各種鋼絲成型的禮物，都用到那些形狀各異的鋼絲或者鐵線繞成的平面或者立體件。

4、各種籠具加工：寵物籠、鳥籠、狗籠、養殖籠、捕鼠籠等。

5、衣架、鞋掛、窗簾鉤、貨架鉤、展示架鉤等各種掛鉤。
