首頁 > 產品中心 > 包膠機
產品詳細
| 東莞市 楓盛機械制造有限公司 | FS-DG50多功能高速包膠生產線18M*2.6M*2.2M | |||||
| 設備配置及技術要求不含稅單價238000元 | ||||||
| FS-DG50多功能高速包膠生產線 | ||||||
| 一、設備用途 | ||||||
| 該設備用于各種線材包膠擠出 | ||||||
| 二、主要規范 | ||||||
| 1、適應線種：包塑線擠出 | ||||||
| 2、押出材料：PVC、PE；PP，PA | ||||||
| 3、線徑規格：0.45～4.5mm； | ||||||
| 4、最大線速：150-250m/min； | ||||||
| 5、中心高度：1000mm； | ||||||
| 6、電源：380V50HZ三相四線制； | ||||||
| 7、操作方向：左手機（面對電柜工作時收線方向） | ||||||
| 8、機臺顏色：整機外表□蘋果綠 □土耳其藍 □電腦白 □安全色 □黃色 | ||||||
| 電箱外表：□同整機 □灰白色條紋漆 | ||||||
| 三、設備配置 | ||||||
| 序號 | 設備名稱 | 規格 | 數量 | 廠牌 | 功率 | 備注 |
| 1 | 放線架 | 200kg | 1臺 | 楓盛 | 無動力 | |
| 2 | 前置調直牽引機 | YT 90L-4 (2HP) |
1臺 | 楓盛 | 1.5KW*2 | |
| 3 | ∮50×25D押出主機 | Y2LJ-B-132 | 1臺 | 楓盛 | 7.5kw | 附加發熱圈7.5KW |
| 4 | 電控柜 | 1臺 | 楓盛 | |||
| 5 | 恒溫活動循環水槽 | 1臺 | 楓盛 | 0.4kw | ||
| 6 | 單層4.0m冷卻槽 | 1臺 | 楓盛 | 0.4kw | ||
| 7 | 單軸收線機 | 250Kg | 1臺 | 楓盛 | 4.0kw | |
| 8 | 備品、備件 | 1組 | 楓盛 | |||
| 9 | 隨機工具 | 1套 | ||||

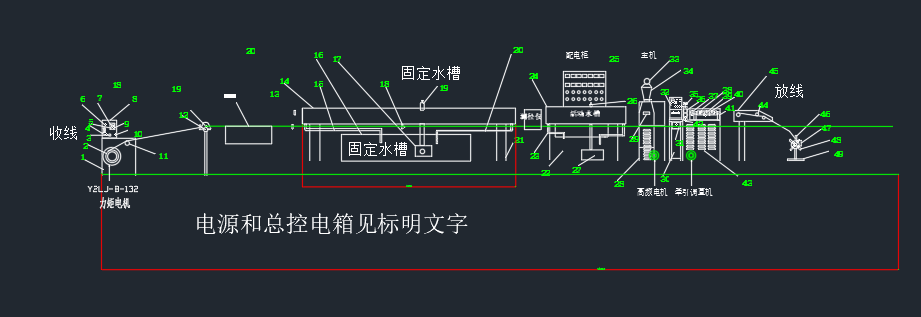

二收線機部分
- 收線機架。2.收線盤。3.收線機電源開關。4.停止。5.力矩電源。
三，水槽部分
14.長水槽。15--20-.-23排水管。16--22. 循環存水箱。17.--27水泵。18.排水閥。19.--26.流動水閥。21.水定位腳。24.活動水槽
四.主機部分
25.總電控箱。28.擠出機主機架。29.機頭。30.工具，模頭抽屜。31.吸料機。32.干燥料斗。33.牽引調壓手輪。34. 牽引輪。35，測徑儀。37.調直皮帶輪。38.調直安全蓋。39調直軸。40. 調直夾。41. 調直軸固定座。42.線徑大小移動調節搖手。43. 調直牽引機架 。截?cái)鄼C(jī)。
五.放線部分
44.過線輪。45. 過線架。46.放線架電機。47. 放線架減速箱。48. 外護線。49. 放線架機腳。
為了讓機器的使用壽命長久，請按照本機的操作介紹進行正確的操作，具體操作流程如下；
- 打開總電源開關。
- 打開各個溫控開關（溫度的高低要根據膠料的溶點進行調節）。例如：ＰＥ擠出料第1段溫控表為180度．第2段溫控表為195度．第3段溫控表為215度．第4段溫控表為245度。第5段溫控表為260度。第6段溫控表為270度第7段溫控表為水溫控表75－80度。
- 打開水泵開關。
- 打開收線機電源開關和力矩電源開關。
- 當待溫控表達到所要的溫度．
- 將鐵線從放線架串入調直器，然后引入牽引機，從牽引機引入高頻機場，再進入包膠主機的模頭內。
- 同時打開牽引開關微調和調直開關，觀察鐵線是否調直（若沒有調直將出現包膠偏心或者裸露），確認調直后，打開送膠料開關微調。
- 包膠厚度合格后將包膠線引至第一水槽和第二水槽，截?cái)鄼C(jī)或者再引入收線機的線盤上，調節力矩開關的微調．
- 同時調節牽引調速開關和送料調速開關，速度可根據鐵線的線徑和包膠的厚度進行調節。
