楓盛一種全自動數控3D線材成型機專利證書下線
2019-05-08 18:46:35
|

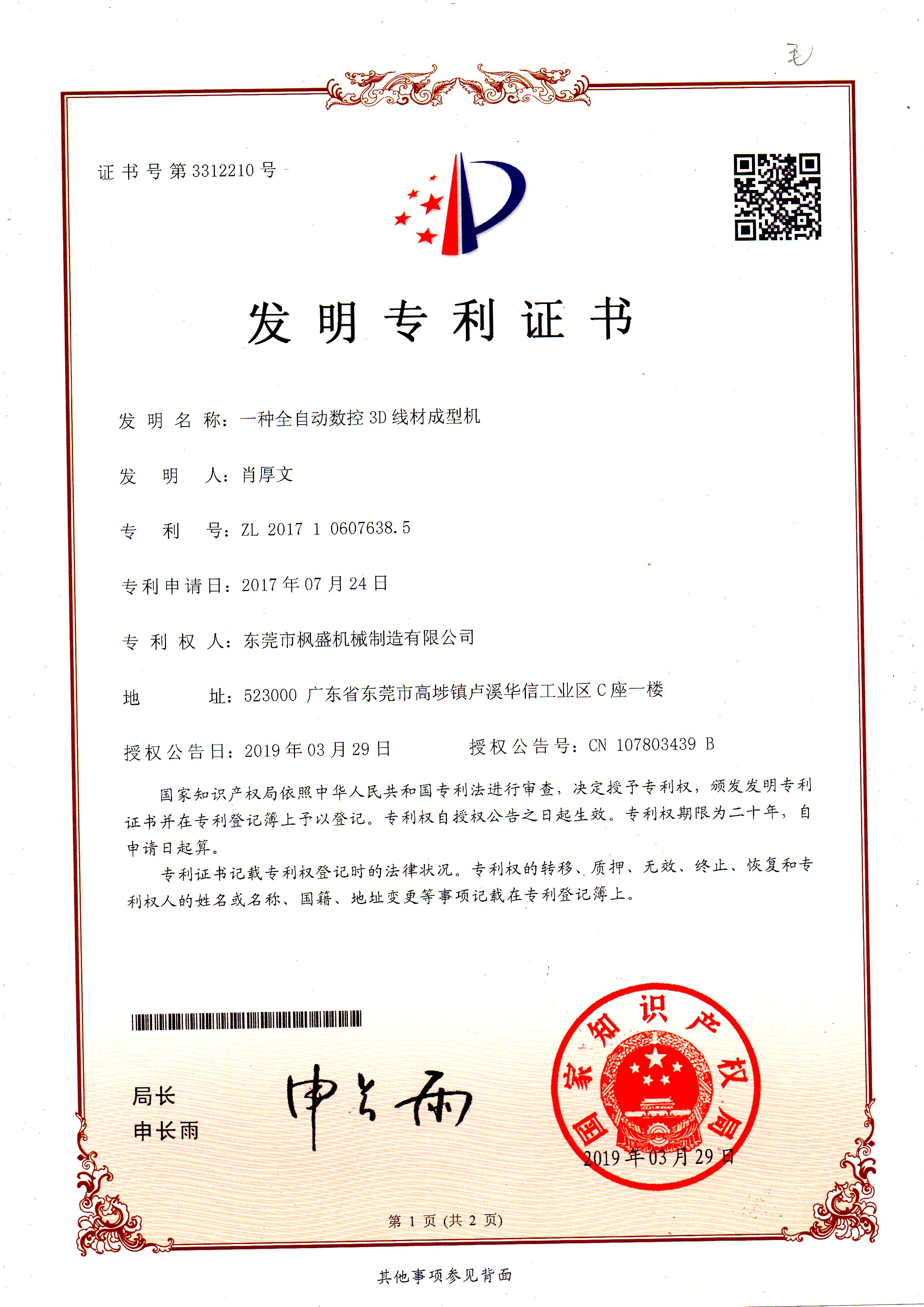

楓盛機械榮獲《一種全自動數控3D線材成型機》專利，產品型號FS-DG203-18，專利號ZL201710607638.5
本發明公開了一種全自動數控3D線材成型機，包括主機架、輔助工作臺和工作臺面板，所述工作臺面板上設置有旋轉傳動器、助動旋轉捻頭、升降捻頭傳動器和馬達；所述輔助工作臺內設置有上下升降馬達、輔助工作升降器、輔助工作升降馬達和升降伺服馬達；所述主機架的左側上端設置有變向定位控制器、變調整架、輔助線材定位器和控制旋轉線定位臺。本全自動數控3D線材成型機的電路板采用德國多軸數控電路系統內存電路板，既方便操作，又保證了控制系統的穩定性；該全自動數控3D線材成型機可做任何形狀，通過顯示器可控制生產所需要的產品及生產數量；整體精度高，操作方便，便于控制，工作穩定，工作效率高。
一種全自動數控3D線材成型機，包括主機架（1）、輔助工作臺（2）和工作臺面板（3），其特征在于：所述工作臺面板（3）上設置有旋轉傳動器（4）、助動旋轉捻頭（5）、升降捻頭傳動器（6）和馬達（7），助動旋轉捻頭（5）與旋轉傳動器（4）的底端固定連接，升降捻頭傳動器（6）的上端與助動旋轉捻頭（5）的下端中心固定連接，升降捻頭傳動器（6）的底端與馬達（7）的輸出端固定連接；所述工作臺面板（3）的側端設置有打頭沖壓夾具（8）和打頭模具（9），打頭沖壓夾具（8）的數量為兩個，兩個打頭沖壓夾具（8）對稱固定安裝在打頭模具（9）的上下端；所述輔助工作臺（2）內設置有上下升降馬達（10）、輔助工作升降器（11）和輔助工作升降馬達（12）和升降伺服馬達（13），上下升降馬達（10）與馬達（7）的下端固定連接，輔助工作升降器（11）固定安裝在輔助工作臺（2）的右側內壁上，輔助工作升降馬達（12）和升降伺服馬達（13）與輔助工作升降器（11）的外側下端固定連接；所述主機架（1）的左側上端設置有變向定位控制器（14）、變調整架（15）、輔助線材定位器（16）和控制旋轉線定位臺（17），變調整架（15）、輔助線材定位器（16）和控制旋轉線定位臺（17）均與主機架（1）的左側上端固定連接，變向定位控制器（14）固定安裝在變調整架（15）的前端，變調整架（15）與助動旋轉捻頭（5）接觸連接；所述控制旋轉線定位臺（17）的上端設置有控制系統連桿（18）和控制系顯示器（19），控制系統連桿（18）與控制旋轉線定位臺（17）的上端固定連接，控制系顯示器（19）固定安裝在控制系統連桿（18）的上端；所述主機架（1）的上端設置有照明燈連桿（20）和工作照明燈（21），照明燈連桿（20）的底端固定安裝在主機架（1）上，工作照明燈（21）固定安裝在照明燈連桿（20）的上端；所述主機架（1）的右上端兩側均設置有平衡定位軸承（22），兩側平衡定位軸承（22）間固定安裝有平衡定位桿（23），平衡定位桿（23）上安裝有牽引器（24），牽引器（24）包括牽引主動馬達（25）、牽引輪（26）和牽引松緊調節手柄（27），牽引主動馬達（25）和牽引輪（26）均與平衡定位桿（23）連接，牽引主動馬達（25）與牽引輪（26）接觸連接，牽引松緊調節手柄（27）安裝在牽引輪（26）的上端；所述牽引器（24）的側端設置有調直器（28），調直器（28）的內部設置有調直軸承（29），調直軸承（29）與平衡定位桿（23）接觸連接；所述主機架（1）的上端右側設置有同步輪（30）、同步傳送輪（31）和轉線變向傳動馬達（32），同步傳送輪（31）安裝在同步輪（30）的兩側端，兩端同步傳送輪（31）分別與平衡定位桿（23）和轉線變向傳動馬達（32）的輸出端固定連接；所述主機架（1）的底端設置有機架底腳（33），機架底腳（33）的左側上端設置有傳動切刀油缸（34）和油箱泵（35），傳動切刀油缸（34）與油箱泵（35）間設置有油管（36），傳動切刀油缸（34）與油箱泵（35）通過油管（36）接通；所述傳動切刀油缸（34）的上端設置有切刀（37），油箱泵（33）的上端安裝有油泵電機（38），油箱泵（33）的側端安裝有油量顯示表（39）和換油螺絲（40），油箱泵（33）的底端設置有液壓泵主機（41）；所述機架底腳（33）的右側上端安裝有機內獨立電機開關（42）、電路板（43）和馬達驅動器（44），馬達驅動器（44）與電路板（43）電連接；所述主機架（1）的上端安裝有安全蓋（45）和機器圍板（46），安全蓋（45）和機器圍板（46）上均安裝有風扇罩（47）。
|
